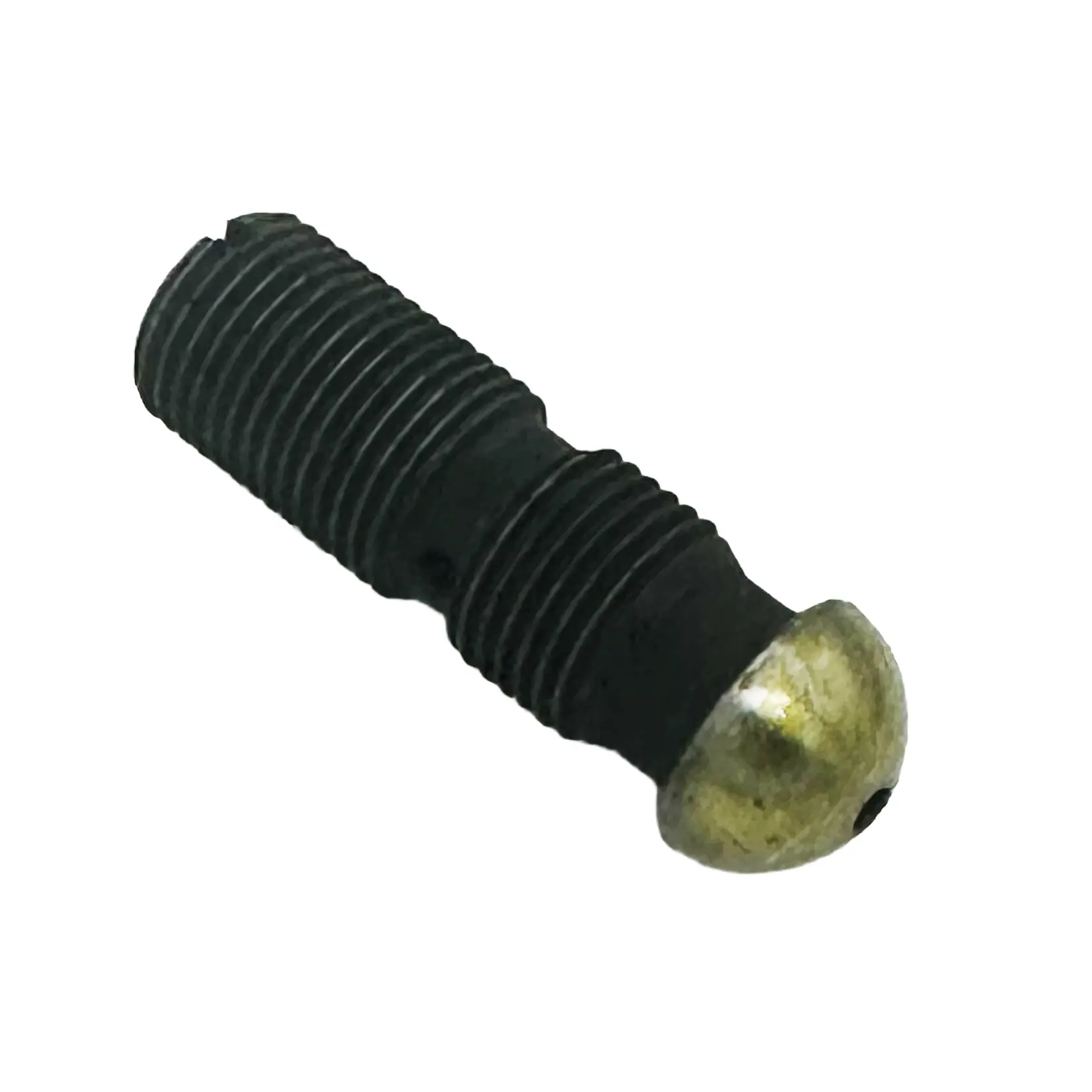

1616-01-C8 Регулировочный винт коромысла (упорный винт зазора клапанов) для MAN B&W 8L23/30A-DKV

Этот винт вкручивается в плечо коромысла (rocker arm) механизма газораспределения. Он предназначен для точной регулировки теплового зазора между клапаном и коромыслом на прогретом или холодном двигателе. Сферический наконечник винта сопрягается со штангой толкателя или промежуточной траверсой, передавая нажимное усилие для открытия впускных/выпускных клапанов.

• Материал: Высокопрочная легированная сталь с поверхностной цементацией или закалкой токами высокой частоты (ТВЧ). Корпус детали имеет тёмное защитное фосфатированное покрытие (воронение) против коррозии.
• Конструктивные особенности:
  • Сферическая головка: На конце выполнена полусфера с зеркальной шлифовкой. Она минимизирует трение в сопрягаемом узле.
  • Система смазки: Внутри винта выполнено осевое сквозное сверление и поперечный масляный канал в центральной проточке резьбы. Через них моторное масло под давлением поступает из коромысла прямо к трущейся полусфере.
  • Шлиц под отвёртку: На противоположном плоском торце прорезан глубокий прямой шлиц для удержания винта отверткой в момент точной настройки зазоров щупом перед затяжкой контргайки.
• Важность контроля: При каждой регулировке клапанов винт осматривают на предмет износа резьбы и состояния сферы. Появление люфта в резьбе или задиров на сфере недопустимо, так как это нарушит фазы газораспределения.
