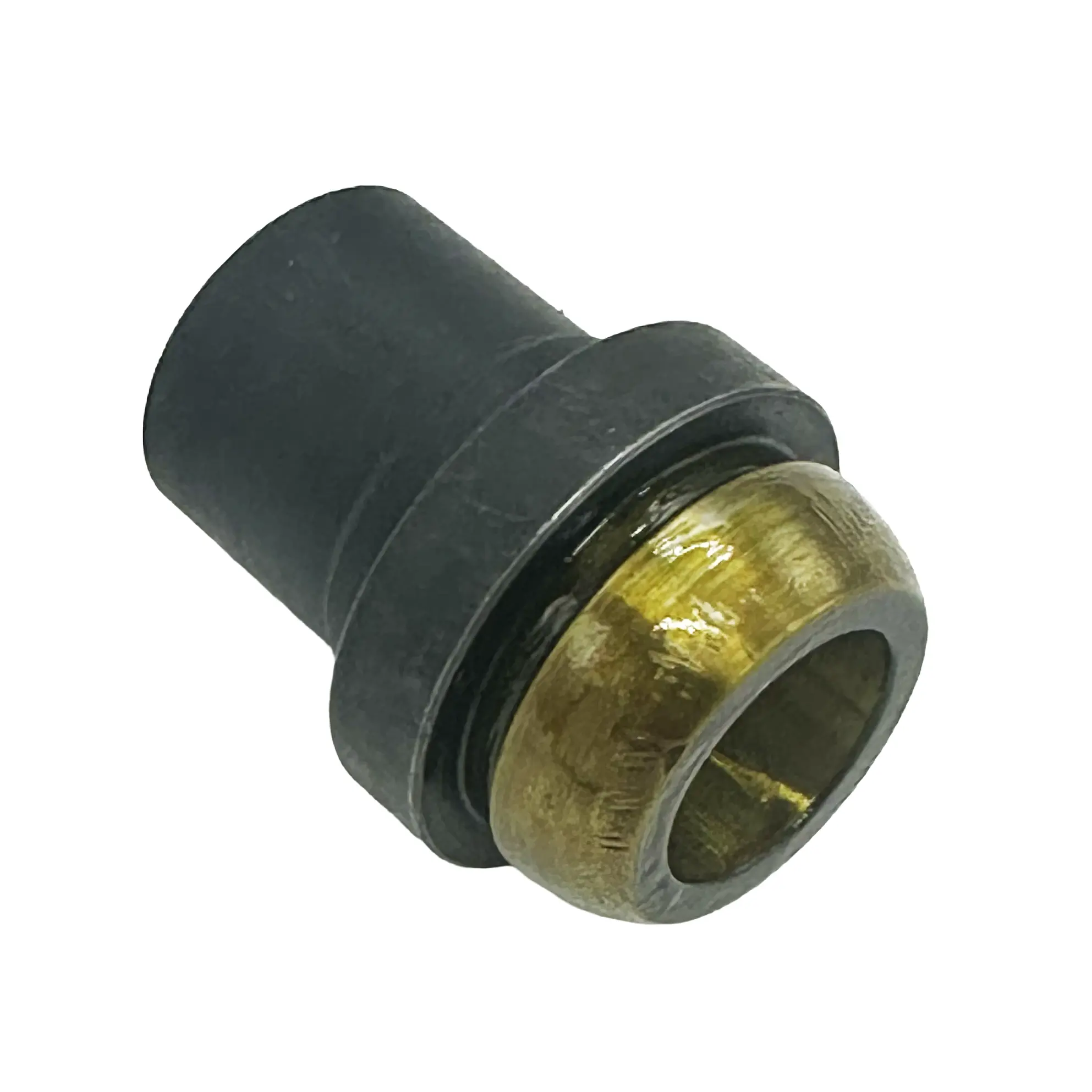

1616-01-C4 Направляющая шаровая для MAN B&W 8L23/30A-DKV

Обеспечивает центрирование и подвижный шарнирный контакт между толкателем штанги (Push Rod) и плечом коромысла (Rocker Arm), либо в месте контакта коромысла с траверсой (Valve Bridge). Она представляет собой прецизионную опорную деталь (упорную втулку / сухарь) со сферическим углублением или сферическим наконечником под сопрягаемый шарнир.

Изготавливается из высокопрочной легированной стали, проходящей глубокую термическую обработку (цементацию или объемную закалку) до высокой твердости (обычно не менее 58–62 HRC). Поверхность сферы полируется до зеркального блеска для снижения коэффициента трения. Опора снабжена внутренним сверлением (масляным каналом). Масло под давлением подается через внутреннюю полость коромысла или штанги толкателя непосредственно в зону контакта «сфера-углубление», формируя масляную гидродинамическую подушку.
