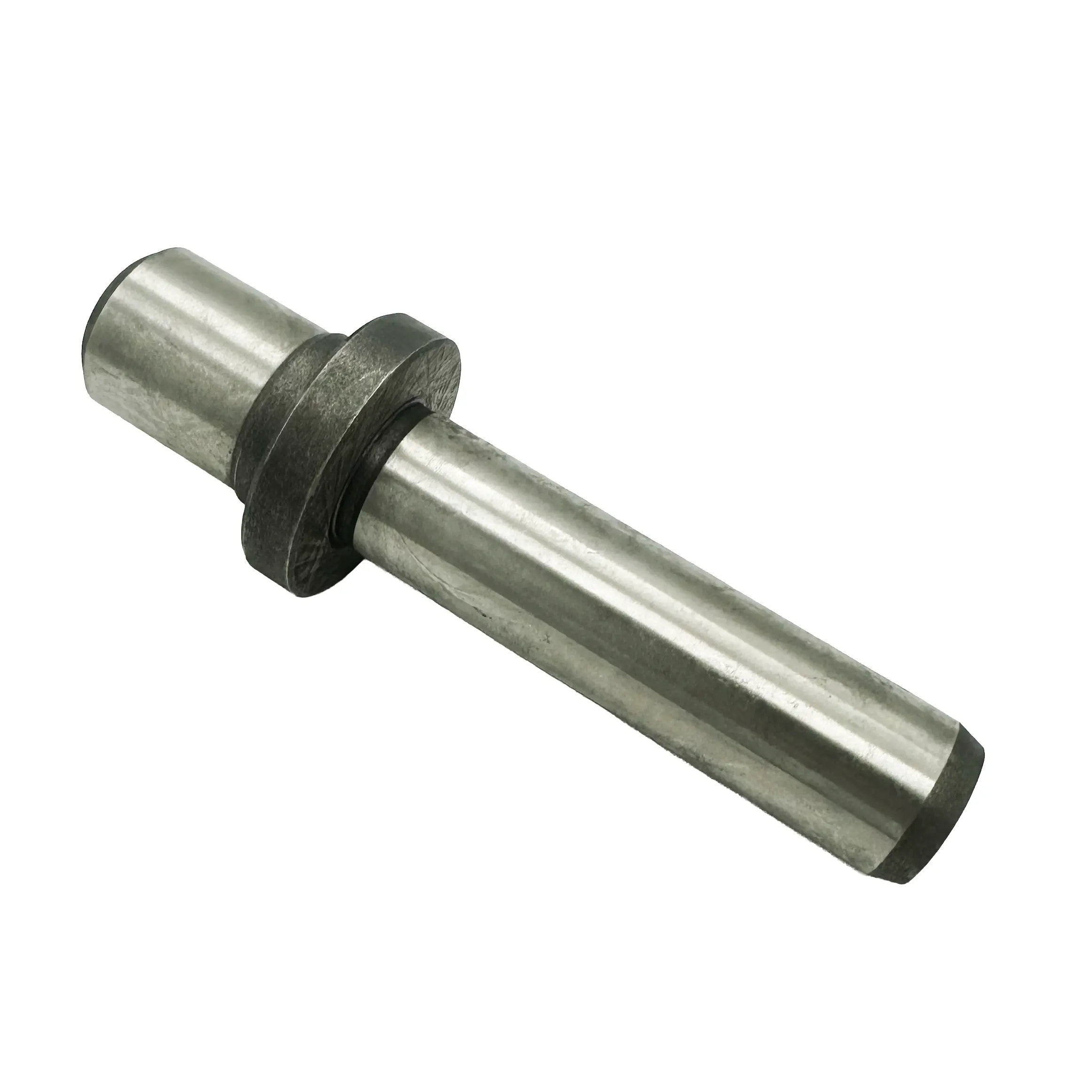

1616-01-21 Направляющая втулка клапана (верхняя часть) для MAN B&W 8L23/30A-DKV

Эта деталь служит жестким механическим ориентиром для стержня (шпинделя) клапана газораспределительного механизма. Она устанавливается в верхнюю направляющую часть крышки цилиндра и удерживает клапан от боковых смещений, перекосов и вибраций во время возвратно-поступательного движения. Это гарантирует, что тарелка клапана будет садиться на седло строго под прямым углом, сохраняя герметичность камеры сгорания.

• Материал: Износостойкая инструментальная углеродистая или легированная сталь с финишной поверхностной закалкой (цементацией) и шлифовкой цилиндрических рабочих зон. Закалка необходима для минимизации фрикционного износа от постоянного скольжения.
• Конструктивные особенности:
  • Центральный упорный буртик (фланец): Расположенное посередине утолщение ограничивает глубину посадки направляющей в теле крышки и фиксирует ее осевое положение.
  • Проточка под уплотнение: Сразу под буртиком выполнена небольшая канавка, предназначенная для установки жаропрочного резинового кольца (O-ring). Оно защищает подклапанное пространство ГРМ от прорыва моторного масла в направляющий канал и выхлопные газы.
• Эксплуатационный контроль: В процессе работы двигателя из-за естественного трения внутреннее отверстие направляющей может изнашиваться, принимая овальную форму. При каждом капитальном ремонте головки цилиндров внутренний диаметр замеряется нутромером. При превышении максимально допустимого зазора («люфта» клапана) деталь подлежит замене во избежание прогара клапанов.
