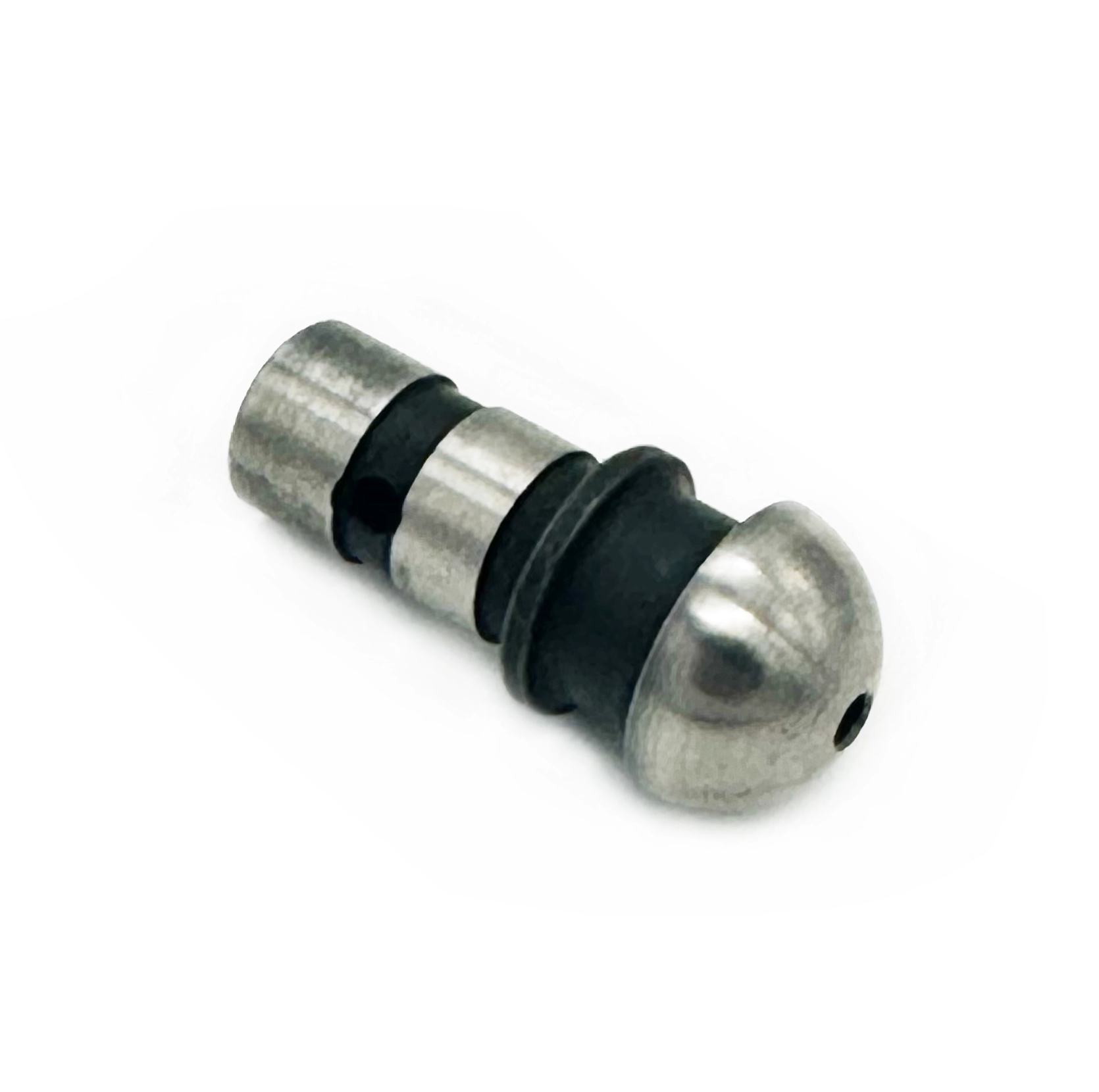

1616-01-C7 Шаровая опора коромысла (упорный наконечник толкателя) для MAN B&W 8L23/30A-DKV

Эта компактная металлическая деталь устанавливается на конце регулировочного винта коромысла (rocker arm) или на штанге толкателя (push rod). Она преобразует вращательное качание коромысла в прямолинейное осевое движение, непосредственно нажимая на торец клапана (или промежуточную траверсу/моstick). Полусферическая конструкция (головка) компенсирует угловые отклонения деталей ГРМ в момент открытия и закрытия клапанов.

• Материал: Высокоуглеродистая легированная подшипниковая сталь (по типу ШХ15) с глубокой объемной закалкой. Поверхность детали отшлифована до зеркального блеска, чтобы свести к минимуму трение.
• Каналы для смазки: На детали отчетливо видны глубокие проточки на ножке и сквозное осевое микроотверстие. Через него моторное масло, подающееся по внутренним каналам коромысла или штанги под давлением, поступает непосредственно в зону трения — на контактную полусферу, исключая «сухое» соударение деталей.
• Особенности эксплуатации: Из-за постоянных ударных циклических нагрузок эта деталь подвержена точечному выкрашиванию металла (питтингу) и микротрещинам. При дефектации ГРМ полусферу всегда осматривают с лупой и проверяют свободное прохождение смазки через отверстие.
