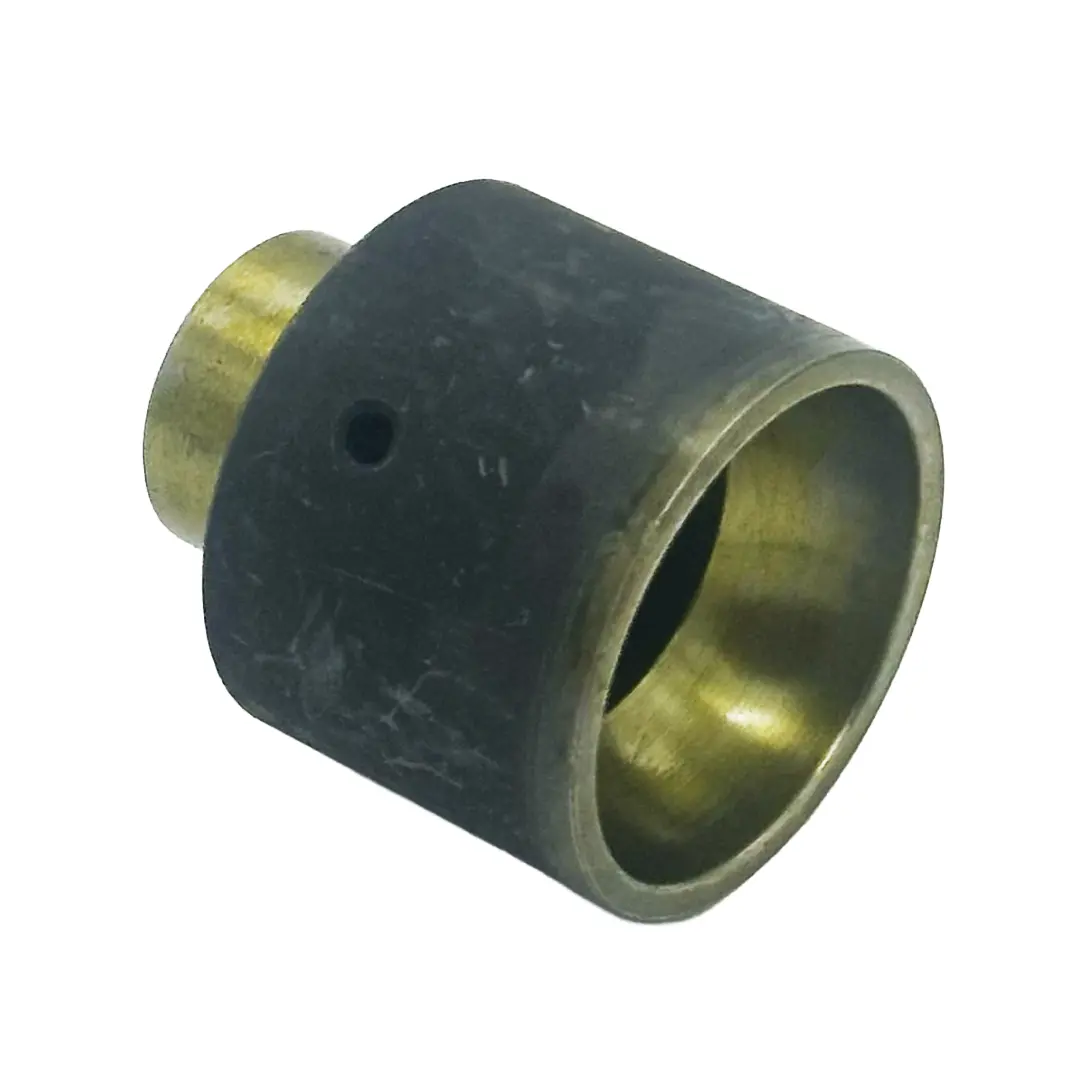

1616-01-30 Нажимной упор (упорная пята коромысла) для MAN B&W 8L23/30A-DKV

Сборочный сталебронзовый нажимной упор (упорный элемент) со сквозным каналом для лубрикации. Устанавливается в плечо коромысла газораспределительного механизма для передачи и сглаживания точечных механических усилий на клапанный узел.

Нажимной упор с артикулом 1616-01-30 представляет собой сменный прецизионный элемент пары трения приводного механизма клапанов судовых четырехтактных дизелей MAN B&W семейства L23/30.

Деталь монтируется в соответствующее посадочное гнездо плеча коромысла (рокера) ГРМ. Она выступает в роли промежуточного силового звена, демпфирующего и передающего циклические ударные нагрузки от качающегося коромысла на торец стержня клапана (или на промежуточную траверсу). Конструкция детали компенсирует радиальные смещения и боковые силы, возникающие из-за изменения угла наклона рокера, трансформируя их в строго осевое усилие.
