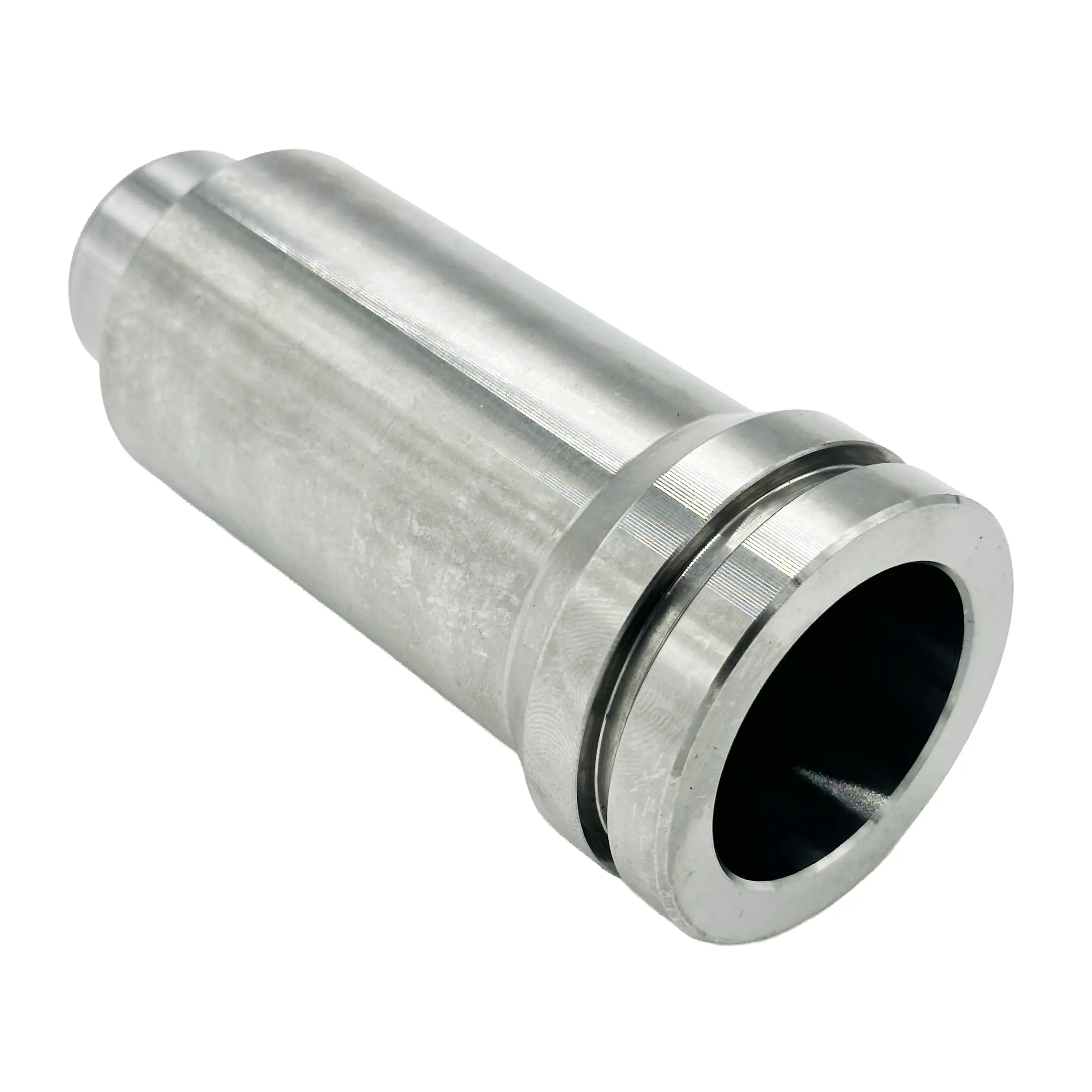

1616-01-B3 Вставка форсунки (стакан топливного инжектора / гильза форсунки) для MAN B&W 8L23/30A-DKV

Сменная стальная жаропрочная вставка (направляющий стакан), устанавливаемая в посадочное гнездо крышки цилиндра. Обеспечивает центровку, изоляцию и защиту корпуса топливной форсунки от прямого воздействия раскаленных газов.

Вставка форсунки с артикулом 1616-01-B3 является важным защитным и монтажным компонентом узла крышки цилиндра судовых дизельных двигателей MAN B&W семейства L23/30.

Стакан форсунки запрессовывается непосредственно в тело чугунной крышки цилиндра и образует изолированную сквозную шахту. Внутрь этой вставки опускается сама топливная форсунка в сборе. Главная задача детали — жестко зафиксировать положение инжектора, обеспечив идеальную соосность распылителя относительно камеры сгорания, а также защитить стенки форсунки от прорыва газов высокого давления из цилиндра.
